supervisori industriali
Un buon supervisore non e' un sinottico pieno di numeri. E' il punto in cui operatore, macchina e produzione si capiscono: mostra cosa sta succedendo, rende evidente cosa richiede attenzione e permette di intervenire senza ambiguita'.
Chi la usa ha tempi stretti, guanti, rumore intorno e una macchina reale davanti. Deve distinguere un valore impostato da uno misurato, capire se un comando e' stato accettato e sapere perche' qualcosa non parte.
Per questo progetto insieme interfaccia, logica di supervisione e comunicazione con il campo. Se questi tre pezzi vengono separati male, la schermata puo' sembrare ordinata e restare pericolosamente ambigua.
caso reale
Ho progettato e realizzato il software del pannello operatore per TEMNOS, una linea industriale che taglia nastro metallico direttamente da coil con laser a fibra. Il sistema integra alimentazione, raddrizzatura, avanzamento, taglio e gestione delle parti finite; la produzione avviene in movimento continuo.

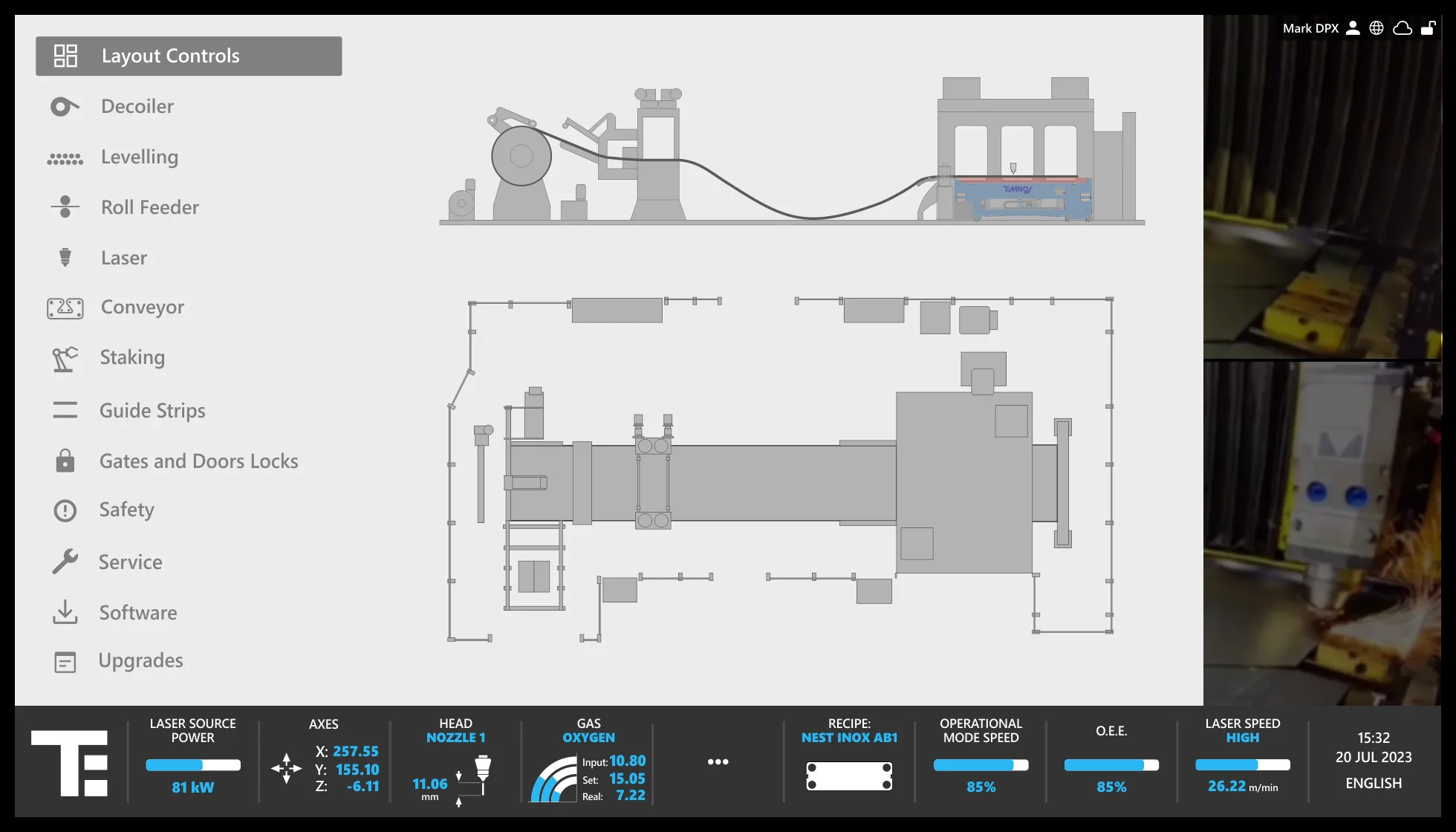

Il supervisore raccoglie in un solo posto la linea, i sottosistemi, le telecamere, i parametri di processo e le funzioni di servizio. L'operatore mantiene sempre visibili le informazioni che contano — potenza, assi, testa, gas, ricetta e velocita' — anche quando apre una funzione di dettaglio.

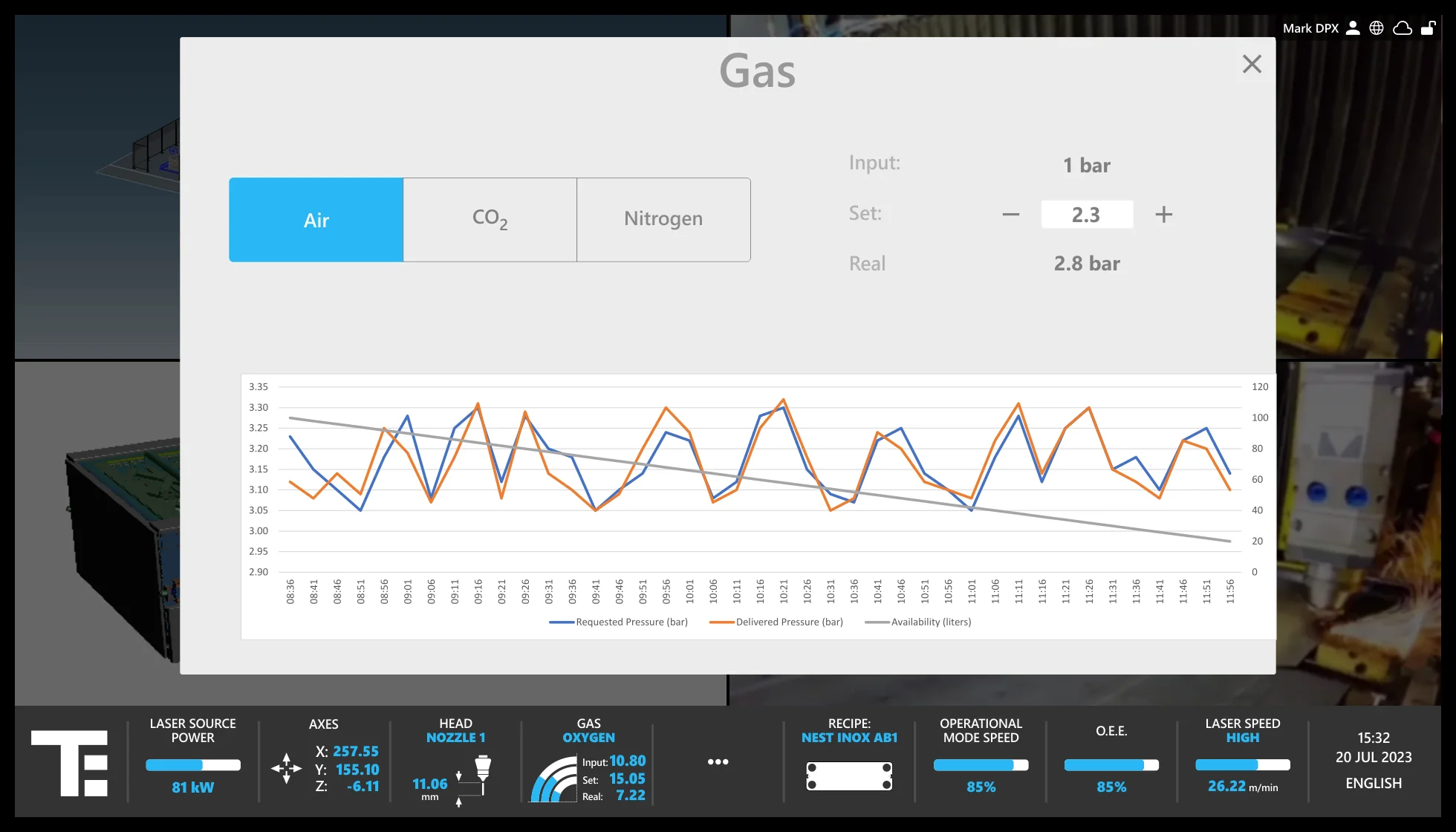

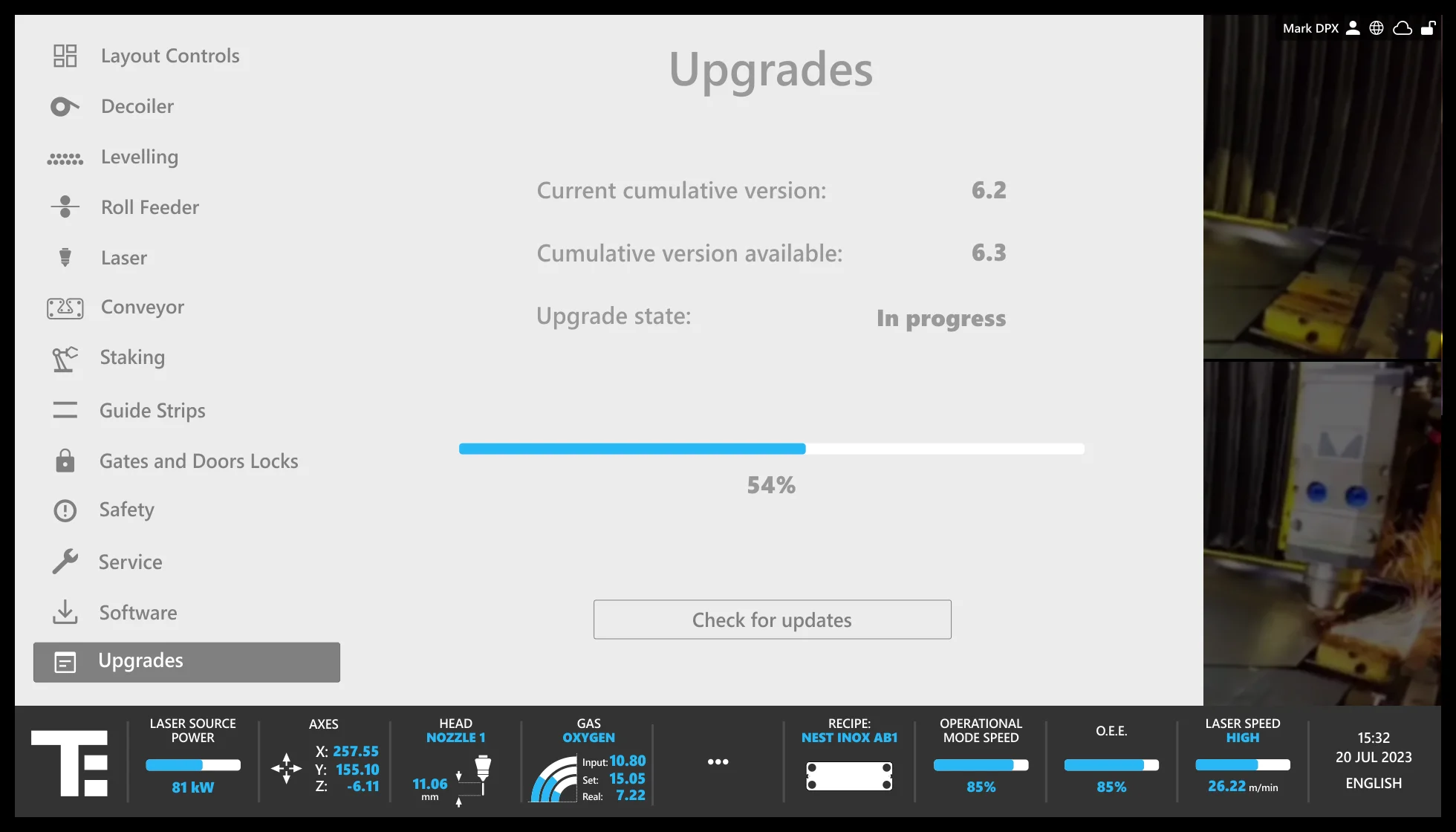

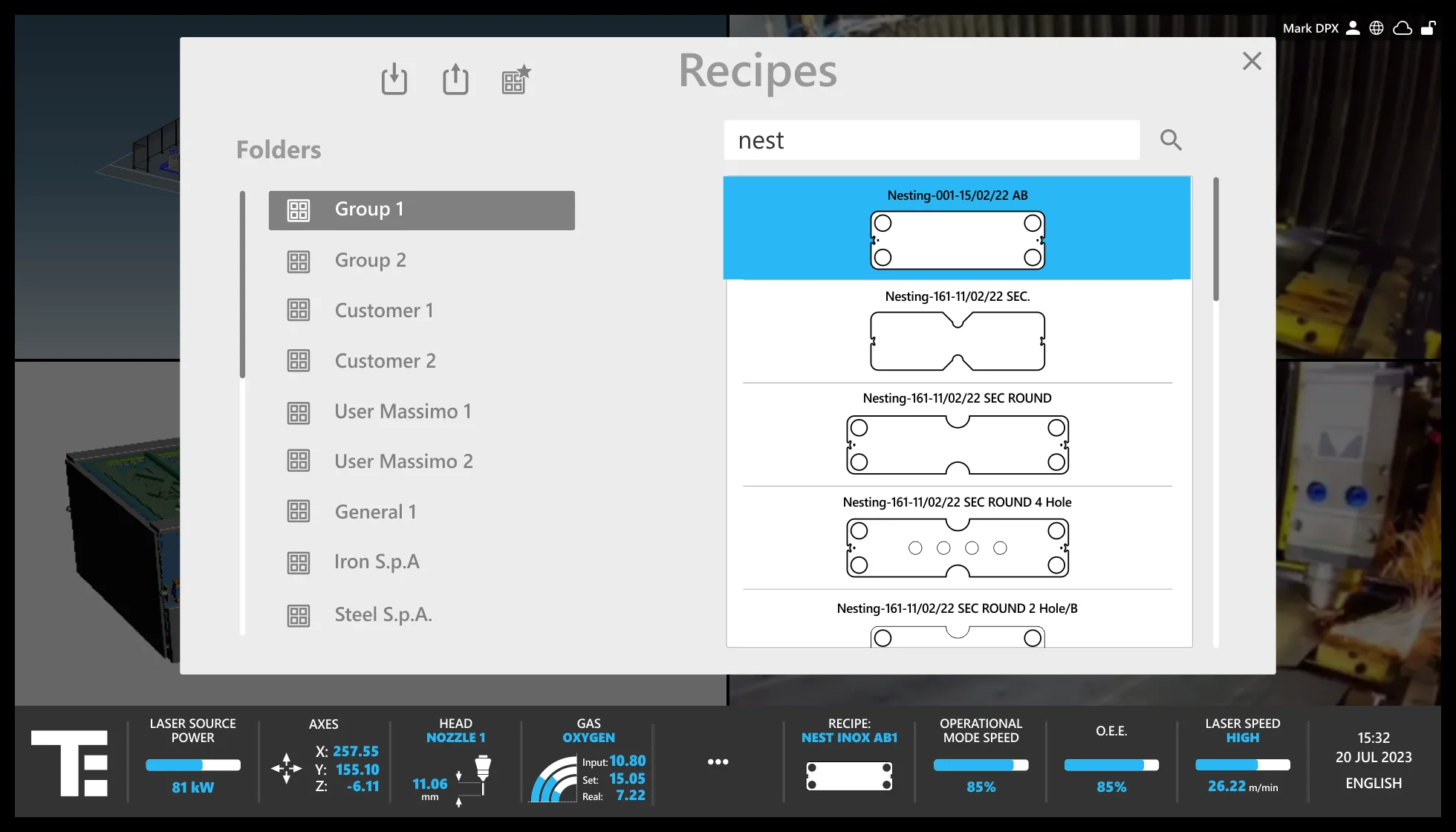

Nelle schermate di ricetta, gas e aggiornamento, la barra inferiore continua a mostrare lo stato operativo. Approfondire un sottosistema non significa perdere di vista la macchina.
Le immagini sono schermate reali del pannello operatore, non mockup commerciali.
Le caratteristiche della linea e del processo sono tratte dalla pagina pubblica Il Prodotto di TEMNOS Srl. TEMNOS e i relativi marchi appartengono ai rispettivi titolari.
Stati macchina, interblocchi, modalita' manuale e automatica. Un comando mostra se e' disponibile, se e' partito e cosa lo sta impedendo.
Non solo il codice dell'errore: causa probabile, punto della linea coinvolto, ordine degli eventi e informazioni utili per ripartire.
Versioni, permessi, anteprime e controlli di validita'. Cio' che e' stato impostato resta distinguibile da cio' che la macchina sta misurando.
Storici leggibili, contatori e dati di processo collegati al lotto o alla commessa. Il grafico serve a capire, non a riempire spazio.
PLC, azionamenti, sensori, telecamere, MES ed ERP. Il supervisore traduce protocolli diversi in un comportamento coerente.
Testi separati dalla logica, diagnostica remota e aggiornamenti controllati. Una correzione si applica una volta sola e arriva dove serve.
Un supervisore lavora bene anche quando qualcosa va male: un PLC non risponde, un valore arriva in ritardo, la rete cade, l'applicazione viene riavviata. L'interfaccia deve distinguere un dato reale da uno vecchio e non deve mai simulare una certezza che non ha.
Connessione, qualita' e freschezza del dato sono parte del modello. Se l'informazione non e' affidabile, l'operatore lo vede.
Ruoli, tracciamento delle operazioni, configurazioni versionate e procedure di aggiornamento permettono di sapere chi ha cambiato cosa e di tornare indietro.
Sequenze, ruoli, anomalie ricorrenti e condizioni reali d'uso. Il punto di partenza non e' la lista delle schermate.
Avvio, cambio ricetta, fermo, allarme e ripartenza diventano prototipi verificabili dagli operatori prima di costruire tutto.
Prima il percorso operativo essenziale, poi diagnostica, storici e collegamenti aziendali. Ogni rilascio deve gia' essere utilizzabile.
Posso lavorare con il costruttore della macchina, con l'automazionista o direttamente con il reparto tecnico. Partiamo da schemi, protocolli e una giornata accanto a chi dovra' usarla: abbastanza per capire se serve riprogettare tutto o sistemare pochi punti decisivi.
